浪涌是指超出正常工作電壓的瞬間過電壓。浪涌保護器，簡稱SPD（Surge Protection Device），是一種低壓配電系統使用的過電壓保護器，為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其它設備的損害，適用于交流50/60HZ，額定電壓220V、380V和690V的供電系統中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護。

1. 浪涌保護器的定義

浪涌保護器是當低壓電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者發過電壓時，能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害的電子裝置。

2. 浪涌保護器的類別

3. （1）SPD可以分為電壓開關型、限壓型及組合型。

電壓開關型SPD。在沒有瞬時過電壓時呈現高阻抗，一旦響應雷電瞬時過電壓，其阻抗就突變為低阻抗，允許雷電流通過，也被稱為“短路開關型SPD”。

限壓型SPD。當沒有瞬時過電壓時，為高阻抗，但隨電涌電流和電壓的增加，其阻抗會不斷減小，其電流電壓特性為強烈非線性，有時被稱為“鉗壓型SPD”。

組合型SPD。由電壓開關型組件和限壓型組件組合而成，可以顯示為電壓開關型或限壓型或兩者兼有的特性，這決定于所加電壓的特性。

（2）按沖擊試驗分類如下：

I類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為10/350μsUp 最大4kV (IEC61643-1;IEC 60664-1)。

II類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為8/25ms。

III類浪涌保護器：進行混合波合（開路電壓1.2/50 μs 沖擊電壓，短路電流8/25 μs）試驗。

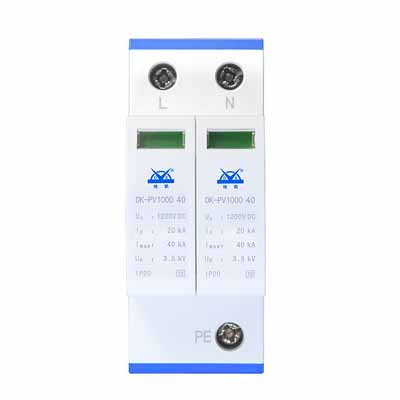

這里建議選用地凱系列浪涌保護器，DK地凱產品簡介：本產品采用獨立模塊化設計，密封性好，適用于35mm導軌式安裝。每組線路的防雷模塊采用溫控斷路技術，有過流保護功能。防雷模塊劣化時自動脫扣，能徹底避免火險。防雷模塊內設遠程告警接口，便于遠程監控。這款電源電涌保護器是一種模塊式電源電涌保護器(簡稱:SPD),安裝于低壓配電系統配電設備的前端，能防止雷擊等因素產生的感應過電壓、過電流現象和其它瞬間浪涌電壓對系統或設備造成的永久性損壞或瞬間中斷等危害。

產品設計標準：本產品按照IEC相關標準設計，產品性能符合GB 18802.1-2011 《低壓電涌 保護器（SPD） 第1部分：低壓配電系統的電涌保護器 性能要求和試驗方法》國家標準的要求。

產品結構：本產品采用獨立模塊化設計，密封性好，適用于35mm導軌式安裝。每組線路的防雷模塊采用溫控斷路技術，有過流保護功能。防雷模塊劣化時自動脫扣，能徹底避免火險。防雷模塊內設遠程告警接口，便于遠程監控。

產品特點：本產品具有殘壓低、響應速度快、通流容量大（最大放電電流Imax為25kA/線），產品壽命長、維護簡單、安裝方便等特點。

適用范圍：一般安裝在建筑物低壓總配電柜/箱，可保護安裝在建筑物LPZ1與LPZ2邊界處配電系統中的各種電源進線端的，耐受沖擊電壓類別為II類的電源設備。

例如:

1) 建筑物的低壓通用電柜和/或配電板。

2) 室外電柜/配電箱。

3) 適用的電源系統: TT、TN、IT。

3. 浪涌保護器的選用

用于保護低壓配電系統的電涌保護器，有交流電源電涌保護器和直流電源電涌保護器兩大類。根據雷電防護分區等級的不同，可以選擇一、二、三級電源電涌保護器對配電系統進行保護。以建筑物為例，各級電涌保護器的具體用法，一級（１００kＡ）電源電涌保護器用于建筑物主配電箱，二級（４０ kＡ）電源電涌保護器用于樓層配電箱，三級（２０kＡ）電源電涌保護器用于入室配電箱或需保護設備前端。逐級將電涌電流瀉放入地，并將電涌過電壓限制到設備可以耐受的水平。

 選擇安裝浪涌保護器時，需要考慮配電網絡的接地型式。在ＴＮ制式中，一般情況下電涌保護器只需作共模接法，即接于相線中性線與保護地線之間。但在ＴＮ－Ｓ制式的起始位置，中性線與保護地線之間無須接入電涌保護器。只有對Ａ級防雷等級中的第三、四級和Ｂ級防雷等級中的第三級上的特別重要設備的電源端口，才需做差模接入，即增加接于相線與中性線之間的電涌保護器。在ＴＴ制式中，當第一級電涌保護器位于漏電保護器之后，可作上述共模接法。當第一級電涌保護器位于漏電保護器之前，且高壓系統為中心點接地系統，電涌保護器應作“３＋１”接法，即三個相線對中性線各接一個電涌保護器，中性線對保護地線再接一個電涌保護器。在ＩＴ制式中，電涌保護器只作共模接法。

浪涌保護器的放置位置與被保護設備間的距離要合適。如果浪涌保護器放置得離被保護設備太遠了，那就不能確保被保護設備得到有效保護；如果太近了，設備和浪涌保護器之間會產生振蕩波，而這樣，即使設備被認為是被保護的，會在被保護設備上產生巨大的過電壓。安裝浪涌保護器時，首先確保它被放置在被保護設備的入口處；第二要正確安裝浪涌保護器的接地線；第三連接浪涌保護器的電纜要盡可能的短。根據此標準（一般來說），連接電纜的電感一般是1μH/m左右。

開關型浪涌保護器為間隙放電型器件，其雷電能量瀉放能力大，在線路上使用的主要作用是泄放雷電能量；限壓型浪涌保護器為氧化鋅壓敏電阻器件，其雷電能量瀉放能力小，但其過電壓抑制能力好，在線路上使用的主要作是限制過電壓。因為此，一般在建筑物入口處選用開關型浪涌保護來泄放雷電能量，然后，在后級電路使用限壓型浪涌保護器來限制因前級雷電能量瀉放后，在后級線路產生的高過電壓。兩種浪涌保護器需配合使用，方能保證配電線路中設備的安全。
