超精美

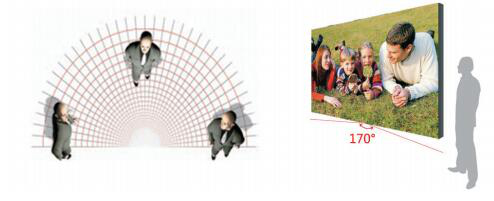

◆ 無拼縫、超寬視角，亮度色度均勻不偏色
◆ 廣播級色域，色溫智能可調
小間距LED顯示屏 普通拼接屏
低色溫 中色溫 高色溫
◆ 智能化亮度調節，自適應環境，長時間觀看不疲勞
◆ 超高刷新顯示，換幀速度快，消除重影無拖尾
小間距LED顯示屏 普通拼接屏
◆ 超高對比度，保證了畫面的色彩表現能力
小間距LED顯示屏 普通拼接屏

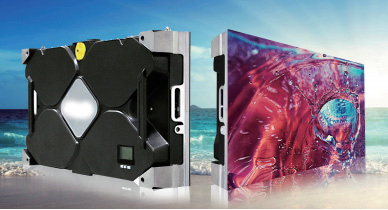

◆ 顯示單元16:9 黃金顯示比例，靈活小巧，平面，弧面，流暢拼接，兼容前、后維護
◆低亮高灰無損技術，始終能夠完美細致的呈現任何畫面，傲視同行
◆ 精度控制技術，高標準CNC模具級加工工藝，確保屏體平整無縫
采用高標準CNC模具級加工工藝 普通工藝
超安靜

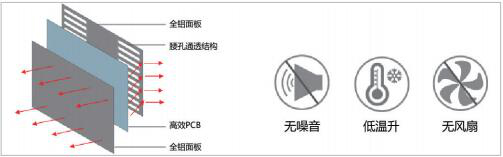

◆ 新結構設計理念，有效控制溫升，運行穩定
◆ 自然散熱，無風扇，工作零噪音
◆ 高散熱面板處理技術，散熱快，壽命更長
超節省
◆ 故障僅需維護單個LED 像素成單個模塊，維護成本低，速度快
◆ 節能環保，更低功耗創新設計，節能30%
◆ 箱體超輕薄，精致美觀，對各類空間受限場所，與DLP相比，安裝空間占用更小
◆ 憑借先進的工藝設計布局和選材，小間距屏的使用壽命平均可達6-8年
超穩定
◆ 高可靠性供電技術，冗余N+1備份模式，通訊級電源，永不斷電
◆ 雙信號熱備份，故障自動切換，確保畫面穩定可靠
超安全
◆ 支持熱插拔搶修，無需關屏安全快捷
◆ 自帶掉電存儲記憶功能，數據參數永不丟失
◆ 加密防黑客技術，避免信號惡意切斷及輸入，確保安全
產品規格書
產品描述： P1.2小間距LED
產品型號： mledhps-120 版本號：V1.0
|
產品型號 |
P1.2 |
||||
|
（一）LED參數 |
|
||||
|
發光顏色 |
發光強度 |
主波長 |
|||
|
紅色（測試條件：20mA，2.0V） |
20mcd |
630nm±5 |
|||
|
綠色（測試條件：20mA，3.0V） |
20mcd |
540nm±5 |
|||
|
藍色（測試條件：20mA，3.0V） |
4mcd |
480nm±5 |
|||
|
（二）像素點參數 |
|
||||
|
LED型號 |
SMD1010 |
||||
|
點間距 |
1.25mm |
||||
|
像素點組成 |
表貼三合一 1R1G1B |
||||
|
（三）模組參數 |
|
||||
|
模組分辨率(寬×高) |
96點×108點 |
||||
|
模組尺寸(寬×高) |
120mm×135mm |
||||
|
模組重量 |
0.15kg |
||||
|
模組最大功耗 |
10w |
||||
|
（四）箱體參數 |
|
||||
|
箱體分辨率（寬×高） |
384點×216點 |
||||
|
箱體模組組成（寬×高） |
4×2 |
||||
|
箱體尺寸（寬×高×厚） |
480mm×270mm×80mm |
||||
|
箱體面積 |
0.1296 m2 |
||||
|
箱體重量 |
5.6Kg |
||||
|
箱體材質 |
壓鑄鋁 |
||||
|
安裝方式 |
固定安裝 |
||||
|
（五）屏體參數 |
|||||
|
點密度 |
640，000點/m2 |
||||
|
亮度（色溫6500K） |
≥1000cd/m2 |
||||
|
水平視角/垂直視角 |
160°/160° |
||||
|
有效視距 |
≥1m |
||||
|
平整度 |
≤0.1mm |
||||
|
發光點中心距偏差 |
＜3% |
||||
|
亮度均勻性 |
≥97% |
||||
|
色度均勻性 |
±0.003 Cx,Cy之內 |
||||
|
對比度 |
3000:1 |
||||
|
防護等級 |
IP40 |
||||
|
應用場所 |
室內 |
||||
|
（六）系統控制參數 |
|||||
|
顏色處理位數 |
16bit |
||||
|
灰度級別 |
65536 |
||||
|
驅動方式 |
恒流驅動 |
||||
|
掃描方式 |
1/54 |
||||
|
刷新率 |
≥1920Hz |
||||
|
換幀頻率 |
50/60 Hz |
||||
|
屏體色溫 |
3200K～9300K可調 |
||||
|
亮度調節 |
手動/自動/程控 |
||||
|
校正 |
支持亮度與色度逐點校正 |
||||
|
控制方式 |
同步控制 |
||||
|
控制距離 |
小于100m |
超五類雙絞網線 |
|||
|
100m～500m |
多模光纖 |
||||
|
500m～10Km |
單模光纖 |
||||
|
輸入信號模式 |
AV/CVBS/VGA/DVI/ HDMI/SDI/DP |
||||
|
視頻播放能力 |
2K高清，4K超高清畫面 |
||||
|
（七）屏體運行參數 |
|||||
|
峰值功率 |
≤620W/m2 |
||||
|
平均功率 |
310W/m2 |
||||
|
工作電壓 |
AC: 110V～240V（50/60 Hz） |
||||
|
安全特性 |
GB4943/EN60950 |
||||
|
信噪比 |
≥47 |
||||
|
盲點率 |
≤0.3×10-4，出廠時為0 |
||||
|
失控率 |
整屏像素失控率 |
≤0.3×10-4，出廠時為0 |
|||
|
區域像素失控率 |
≤0.3×10-4，出廠時為0 |
||||
|
平均無故障工作時間 |
≥10000小時 |
||||
|
LED典型壽命 |
5萬小時 |
||||
|
運行環境溫度 |
-10℃～40℃ |
||||
|
運行環境濕度 |
10％～90％RH，無結露 |
||||
|
適用標準 |
CCC,FCC、LVD-CE、EMC-CE等依檢測標準 |
||||
