一，應用背景
　　今年是我國改革開放40周年，廣東是改革開放偉業的闖路者、排頭兵，深圳是經濟特區建設最成功的范例。為慶祝改革開放40周年，固化改革開放文化符號和精神標識，省委決定設立深圳改革開放展覽館，啟動展覽館籌建工作。展覽館是廣東省和深圳市慶祝改革開放40周年的重點項目。為了更好的展示改革開放的發展歷程，還原史實、以啟后人，充分運用高科技的展覽手段---投影融合、拼接大屏等高清晰顯示更加能夠生動再現改革開放的歷史場景。

　　二，需求分析
　　工程項目中信號源主機與大屏距離相隔50米遠，需要使用多套高清HDMI延長器遠距離視頻傳輸，經過拼接處理器每個視頻接口延長到拼接屏，要求畫面高清無壓縮，無延時，信號間不干擾，不能有閃屏黑屏現象。設備要上機架，集中供電，統一管理。

　　三，解決方案
　　深圳市朗恒科技有限公司提供4U機架插卡式多路延長器，15路無壓縮HDMI延長器的發送器或者接收器只需接入一個220V電源，還可以固定于機柜，便于工程的安裝和集中管理。

現場機架圖

　　

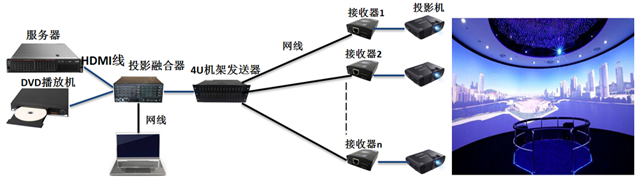

　　1,投影融合方案結構圖

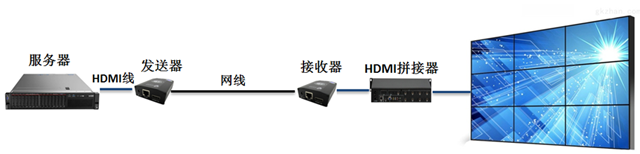

　　2,拼接方案結構圖

　　現場投影融合展示圖

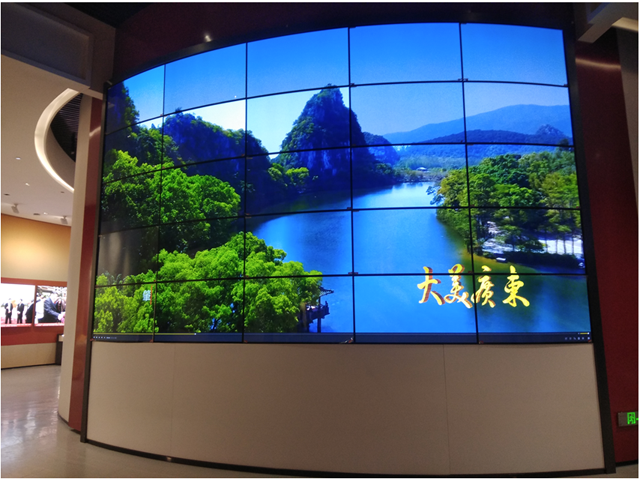

　　現場拼接展示圖

　　五，產品圖片

　　六，4U機架產品主要特點
　　◆ 標準機箱，可安裝在機房機架中，便于統一管理和維護;
　　◆ 采用模塊化電源設計，維護方便，屏蔽性更好，防止了電源產生的電磁信號干擾模塊組的正常運行;
　　◆  雙風扇設計，有利于散熱，視頻傳輸可靠穩定;
　　◆ 機架最多可同時插入15個模塊;
　　◆ 每個模塊可以相互獨立地在機架上插拔工作;
　　◆ 機架每個槽都支持熱插拔功能;
　　◆ AC 220V供電方式，使系統適用于多種工作環境；
　　◆ 支持多模塊同時工作，極大地提高了系統的應用性；
　　◆ 適用電源波動范圍較大的地區;
　　◆ 全數字，無壓縮、無延時傳輸；
　　◆  傳輸速率高達10Gbps，最高分辨率4K×2K，支持3D。

　　七，延長器產品主要特點

　　1，全數字，無壓縮、無延時傳輸；
　　2，傳輸速率高達10Gbps，最高分辨率4K×2K，支持3D；
　　3，長期工作性能穩定，質量可靠。

　　八，HDB-70D技術參數
